OSPF는 기본적으로 학습한 라우팅 정보를 해당 프로세스 내 다른 라우터로 모두 공유합니다. 하지만 때때로 특정 경로를 의도적으로 광고하지 않거나 수신하지 않도록 제어할 필요가 있습니다.
이럴 때 사용하는 기능이 바로 OSPF Route Filtering입니다. 라우팅 필터링은 네트워크 규모가 커질수록 중요성이 커지며, 잘못된 경로의 전파를 막거나, 테스트 또는 내부용 네트워크를 외부로 숨기고자 할 때 활용됩니다.
OSPF Route Filtering은 아래와 같은 방법으로 수행할 수 있습니다.
- not-advertise : LSA Type 3를 제한으로 Filtering 수행
- prefix-list(+distribute-list) : Local 라우팅 테이블에서 OSPF Route Filtering 수행
- filter-list : prefix-list를 결합한 LSA Type 3 제한

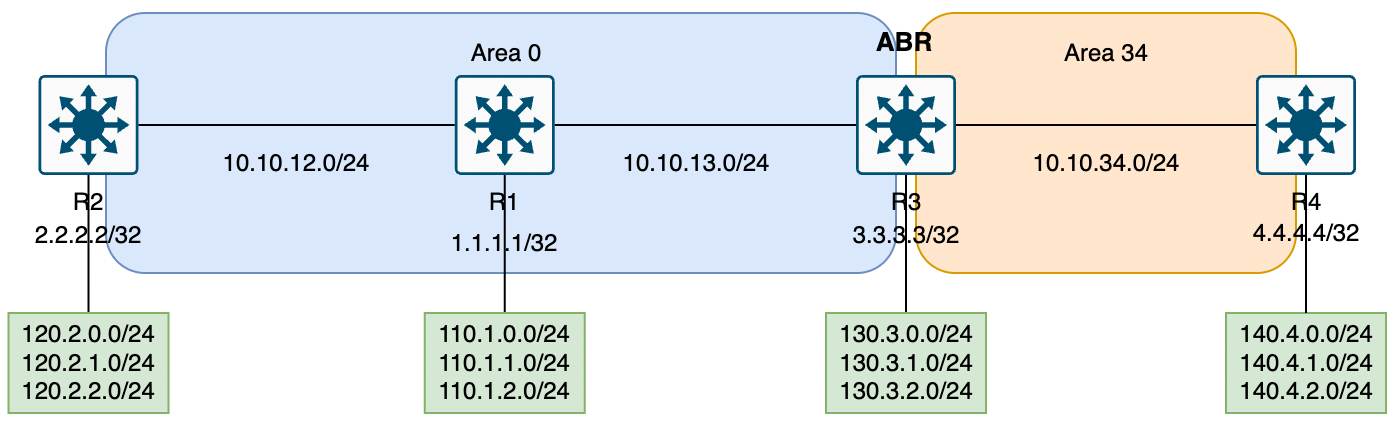

OSPF 필터링 설정에 앞서 R1 라우터의 라우팅 테이블을 확인합니다.
현재는 R2, R3, R4의 네트워크 대역이 모두 정상적으로 라우팅 테이블에 등록되어 있는 상태입니다.
R1#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 2.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 00:48:09
O 3.3.3.3/32 via 10.10.13.3, Vl 13 110/1 00:48:09
O IA 4.4.4.4/32 via 10.10.13.3, Vl 13 110/2 00:48:09
O IA 10.10.34.0/24 via 10.10.13.3, Vl 13 110/2 00:48:09
O 120.2.0.2/32 via 10.10.12.2, Gi 1/47 110/1 00:48:09
O 120.2.1.2/32 via 10.10.12.2, Gi 1/47 110/1 00:48:09
O 120.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 00:48:09
O 130.3.0.3/32 via 10.10.13.3, Vl 13 110/1 00:48:09
O 130.3.1.3/32 via 10.10.13.3, Vl 13 110/1 00:48:09
O 130.3.2.3/32 via 10.10.13.3, Vl 13 110/1 00:48:09
O IA 140.4.0.4/32 via 10.10.13.3, Vl 13 110/2 00:00:03
O IA 140.4.1.4/32 via 10.10.13.3, Vl 13 110/2 00:00:03
O IA 140.4.2.4/32 via 10.10.13.3, Vl 13 110/2 00:00:03
not-advertise 옵션 사용
not-advertise 옵션은 특정 네트워크에 대한 Type 3 LSA의 생성을 막아 해당 경로가 다른 Area로 전파되지 않도록 합니다.
이번 실습에서는 R3(ABR) 라우터에서 area 34_140.4.1.0/24 → area 0로 광고되지 않도록 설정합니다.
- 필터링 대상 네트워크: 140.4.1.0/24
- 설정 위치: R3 (area 0과 area 34 모두 연결된 ABR)
R3#show run ospf
!
router ospf 1
router-id 3.3.3.3
network 130.3.0.0/24 area 0
network 130.3.1.0/24 area 0
network 130.3.2.0/24 area 0
network 3.3.3.3/32 area 0
network 10.10.13.0/24 area 0
network 10.10.34.0/24 area 34
area 34 range 140.4.1.0/24 not-advertise
설정 후, area 0에 속한 R1과 R2 라우터의 라우팅 테이블을 확인합니다.
해당 대역(140.4.1.0/24)이 제거된 것을 확인 할 수 있으며, 광고가 차단된 효과가 나타납니다.
R1#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 2.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 00:49:27
O 3.3.3.3/32 via 10.10.13.3, Vl 13 110/1 00:49:27
O IA 4.4.4.4/32 via 10.10.13.3, Vl 13 110/2 00:49:27
O IA 10.10.34.0/24 via 10.10.13.3, Vl 13 110/2 00:49:27
O 120.2.0.2/32 via 10.10.12.2, Gi 1/47 110/1 00:49:27
O 120.2.1.2/32 via 10.10.12.2, Gi 1/47 110/1 00:49:27
O 120.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 00:49:27
O 130.3.0.3/32 via 10.10.13.3, Vl 13 110/1 00:49:27
O 130.3.1.3/32 via 10.10.13.3, Vl 13 110/1 00:49:27
O 130.3.2.3/32 via 10.10.13.3, Vl 13 110/1 00:49:27
O IA 140.4.0.4/32 via 10.10.13.3, Vl 13 110/2 00:01:20
O IA 140.4.2.4/32 via 10.10.13.3, Vl 13 110/2 00:01:20
R2#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 1.1.1.1/32 via 10.10.12.1, Gi 1/47 110/1 00:49:21
O 3.3.3.3/32 via 10.10.12.1, Gi 1/47 110/2 00:49:21
O IA 4.4.4.4/32 via 10.10.12.1, Gi 1/47 110/3 00:49:21
O 10.10.13.0/24 via 10.10.12.1, Gi 1/47 110/2 00:49:21
O IA 10.10.34.0/24 via 10.10.12.1, Gi 1/47 110/3 00:49:21
O 110.1.0.1/32 via 10.10.12.1, Gi 1/47 110/1 00:49:21
O 110.1.1.1/32 via 10.10.12.1, Gi 1/47 110/1 00:49:21
O 110.1.2.1/32 via 10.10.12.1, Gi 1/47 110/1 00:49:21
O 130.3.0.3/32 via 10.10.12.1, Gi 1/47 110/2 00:49:21
O 130.3.1.3/32 via 10.10.12.1, Gi 1/47 110/2 00:49:21
O 130.3.2.3/32 via 10.10.12.1, Gi 1/47 110/2 00:49:21
O IA 140.4.0.4/32 via 10.10.12.1, Gi 1/47 110/3 00:01:15
O IA 140.4.2.4/32 via 10.10.12.1, Gi 1/47 110/3 00:01:15
반면, R3는 ABR로서 여전히 R4에서 받은 경로를 유지하므로 라우팅 테이블에는 변화가 없습니다.
R3#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 1.1.1.1/32 via 10.10.13.1, Vl 13 110/1 00:51:46
O 2.2.2.2/32 via 10.10.13.1, Vl 13 110/2 00:51:46
O 4.4.4.4/32 via 10.10.34.4, Vl 34 110/1 00:51:46
O 10.10.12.0/24 via 10.10.13.1, Vl 13 110/2 00:51:46
O 110.1.0.1/32 via 10.10.13.1, Vl 13 110/1 00:51:46
O 110.1.1.1/32 via 10.10.13.1, Vl 13 110/1 00:51:46
O 110.1.2.1/32 via 10.10.13.1, Vl 13 110/1 00:51:46
O 120.2.0.2/32 via 10.10.13.1, Vl 13 110/2 00:51:46
O 120.2.1.2/32 via 10.10.13.1, Vl 13 110/2 00:51:46
O 120.2.2.2/32 via 10.10.13.1, Vl 13 110/2 00:51:46
O 140.4.0.4/32 via 10.10.34.4, Vl 34 110/1 00:51:46
O 140.4.1.4/32 via 10.10.34.4, Vl 34 110/1 00:51:46
O 140.4.2.4/32 via 10.10.34.4, Vl 34 110/1 00:51:46
Prefix-list 사용
이번에는 prefix-list를 사용하여 OSPF 라우팅 정보를 필터링 하는 방법을 알아보겠습니다.

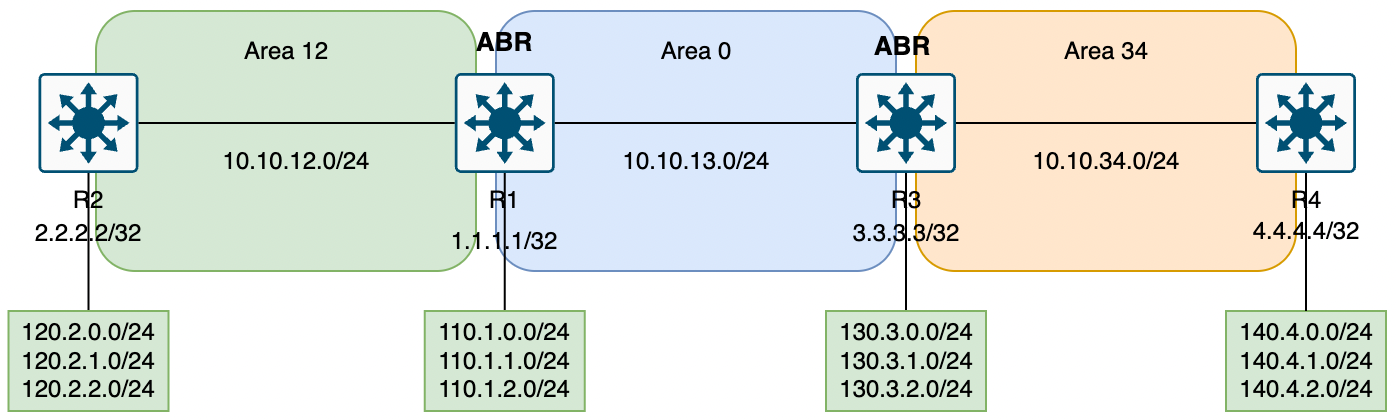

먼저 R1과 R2를 각각 별도의 Area로 분리한 뒤, 필터 적용 전 각 라우터의 라우팅 테이블을 확인합니다.
현재는 OSPF를 통해 모든 네트워크 대역이 정상적으로 학습되고 있는 상태입니다.
[R1]
R1#show ip route ospf
...
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 2.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 02:27:06
O 3.3.3.3/32 via 10.10.13.3, Vl 13 110/1 03:28:32
O IA 4.4.4.4/32 via 10.10.13.3, Vl 13 110/2 03:28:32
O IA 10.10.34.0/24 via 10.10.13.3, Vl 13 110/2 03:28:32
O 120.2.0.2/32 via 10.10.12.2, Gi 1/47 110/1 02:27:06
O 120.2.1.2/32 via 10.10.12.2, Gi 1/47
O 120.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 02:27:06
O 130.3.0.3/32 via 10.10.13.3, Vl 13 110/1 03:28:32
O 130.3.1.3/32 via 10.10.13.3, Vl 13 110/1 03:28:32
O 130.3.2.3/32 via 10.10.13.3, Vl 13 110/1 03:28:32
O IA 140.4.0.4/32 via 10.10.13.3, Vl 13 110/2 02:40:26
O IA 140.4.1.4/32 via 10.10.13.3, Vl 13 110/2 00:00:16
O IA 140.4.2.4/32 via 10.10.13.3, Vl 13 110/2 02:40:26
===========================================================================
[R2]
R2#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O IA 1.1.1.1/32 via 10.10.12.1, Gi 1/47 110/1 02:26:57
O IA 3.3.3.3/32 via 10.10.12.1, Gi 1/47 110/2 02:26:57
O IA 4.4.4.4/32 via 10.10.12.1, Gi 1/47 110/3 02:26:57
O IA 10.10.13.0/24 via 10.10.12.1, Gi 1/47 110/2 02:26:57
O IA 10.10.34.0/24 via 10.10.12.1, Gi 1/47 110/3 02:26:57
O IA 110.1.0.1/32 via 10.10.12.1, Gi 1/47 110/1 02:26:57
O IA 110.1.1.1/32 via 10.10.12.1, Gi 1/47 110/1 02:26:57
O IA 110.1.2.1/32 via 10.10.12.1, Gi 1/47 110/1 02:26:57
O IA 130.3.0.3/32 via 10.10.12.1, Gi 1/47 110/2 02:26:57
O IA 130.3.1.3/32 via 10.10.12.1, Gi 1/47 110/2 02:26:57
O IA 130.3.2.3/32 via 10.10.12.1, Gi 1/47 110/2 02:26:57
O IA 140.4.0.4/32 via 10.10.12.1, Gi 1/47 110/3 02:26:57
O IA 140.4.1.4/32 via 10.10.12.1, Gi 1/47 110/3 00:00:16
O IA 140.4.2.4/32 via 10.10.12.1, Gi 1/47 110/3 02:26:57
===========================================================================
[R3]
R3#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 1.1.1.1/32 via 10.10.13.1, Vl 13 110/1 03:28:33
O IA 2.2.2.2/32 via 10.10.13.1, Vl 13 110/2 02:27:07
O 4.4.4.4/32 via 10.10.34.4, Vl 34 110/1 03:28:33
O IA 10.10.12.0/24 via 10.10.13.1, Vl 13 110/2 02:27:07
O 110.1.0.1/32 via 10.10.13.1, Vl 13 110/1 03:28:33
O 110.1.1.1/32 via 10.10.13.1, Vl 13 110/1 03:28:33
O 110.1.2.1/32 via 10.10.13.1, Vl 13 110/1 03:28:33
O IA 120.2.0.2/32 via 10.10.13.1, Vl 13 110/2 02:27:07
O IA 120.2.1.2/32 via 10.10.13.1, Vl 13 110/2 02:27:07
O IA 120.2.2.2/32 via 10.10.13.1, Vl 13 110/2 02:27:07
O 140.4.0.4/32 via 10.10.34.4, Vl 34 110/1 03:28:33
O 140.4.1.4/32 via 10.10.34.4, Vl 34 110/1 03:28:33
O 140.4.2.4/32 via 10.10.34.4, Vl 34 110/1 03:28:33
===========================================================================
[R4]
R4#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O IA 1.1.1.1/32 via 10.10.34.3, Vl 34 110/2 03:28:33
O IA 2.2.2.2/32 via 10.10.34.3, Vl 34 110/3 02:27:06
O IA 3.3.3.3/32 via 10.10.34.3, Vl 34 110/1 03:28:33
O IA 10.10.12.0/24 via 10.10.34.3, Vl 34 110/3 02:27:06
O IA 10.10.13.0/24 via 10.10.34.3, Vl 34 110/2 03:28:33
O IA 110.1.0.1/32 via 10.10.34.3, Vl 34 110/2 03:28:33
O IA 110.1.1.1/32 via 10.10.34.3, Vl 34 110/2 03:28:33
O IA 110.1.2.1/32 via 10.10.34.3, Vl 34 110/2 03:28:33
O IA 120.2.0.2/32 via 10.10.34.3, Vl 34 110/3 02:27:06
O IA 120.2.1.2/32 via 10.10.34.3, Vl 34 110/3 02:27:06
O IA 120.2.2.2/32 via 10.10.34.3, Vl 34 110/3 02:27:06
O IA 130.3.0.3/32 via 10.10.34.3, Vl 34 110/1 03:28:33
O IA 130.3.1.3/32 via 10.10.34.3, Vl 34 110/1 03:28:33
O IA 130.3.2.3/32 via 10.10.34.3, Vl 34 110/1 03:28:33
이번에는 R1에서 R2의 네트워크 광고를 제한하려고 합니다.
- 광고 차단 대상: R2의 네트워크 대역 120.2.0.0/24
- 차단 위치: R1 (수신 거부 설정)
ip prefix-list [prefix-list-name] 명령어 및 deny 옵션으로 제한할 네트워크 대역을 작성합니다.
permit any 구문을 반드시 마지막에 추가해야 나머지 경로는 라우팅 테이블에 등록됩니다.
❗ 주의: permit any를 누락하면 모든 경로가 차단되므로 의도한 대역 외에도 OSPF 경로가 모두 걸러집니다.
아래는 permit any 미 적용 시 모든 광고를 차단하는 모습입니다.
[permit any 미적용 시]
R1#show run prefix-list
!
ip prefix-list PREFIX-FILTER
seq 10 deny 120.2.0.0/24
R1#show run ospf
!
router ospf 1
router-id 1.1.1.1
network 110.1.0.0/24 area 0
network 110.1.1.0/24 area 0
network 110.1.2.0/24 area 0
network 1.1.1.1/32 area 0
network 10.10.13.0/24 area 0
network 10.10.12.0/24 area 12
distribute-list PREFIX-FILTER in
R1#show ip route
...
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
C 1.1.1.1/32 Direct, Lo 1 0/0 20w2d
C 10.10.12.0/24 Direct, Gi 1/47 0/0 04:48:19
C 10.10.13.0/24 Direct, Vl 13 0/0 23:07:04
C 110.1.0.0/24 Direct, Lo 2 0/0 20w2d
C 110.1.1.0/24 Direct, Lo 3 0/0 20w2d
C 110.1.2.0/24 Direct, Lo 4 0/0 20w2d
이번에는 기존 테스트에 맞게 prefix-list를 작성하고, 하단에 permit any를 추가해 나머지 경로는 정상적으로 수신되도록 설정합니다.
이때 주의할 점은 deny 항목에 실제로 OSPF로 수신되는 정확한 네트워크 대역을 지정해야 필터링이 적용된다는 것입니다.
예를 들어 120.2.0.0/24로 설정했지만, 실제 수신되는 경로가 /32단위라면 필터링이 적용되지 않을 수 있습니다.
OSPF 프로세스 내에서 다음 명령으로 prefix-list를 적용합니다.
: distribute-list [prefix-list-name] in
R1#show run prefix-list
!
ip prefix-list PREFIX-FILTER
seq 10 deny 120.2.0.2/32
seq 20 permit any
R1#show run ospf
!
router ospf 1
router-id 1.1.1.1
network 110.1.0.0/24 area 0
network 110.1.1.0/24 area 0
network 110.1.2.0/24 area 0
network 1.1.1.1/32 area 0
network 10.10.13.0/24 area 0
network 10.10.12.0/24 area 12
distribute-list PREFIX-FILTER in
R1에서는 120.2.0.0/24 대역이 라우팅 테이블에서 제거된 것을 확인할 수 있습니다.
R1#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 2.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 00:05:24
O 3.3.3.3/32 via 10.10.13.3, Vl 13 110/1 00:05:24
O IA 4.4.4.4/32 via 10.10.13.3, Vl 13 110/2 00:05:24
O IA 10.10.34.0/24 via 10.10.13.3, Vl 13 110/2 00:05:24
O 120.2.1.2/32 via 10.10.12.2, Gi 1/47 110/1 00:05:24
O 120.2.2.2/32 via 10.10.12.2, Gi 1/47 110/1 00:05:24
O 130.3.0.3/32 via 10.10.13.3, Vl 13 110/1 00:05:24
O 130.3.1.3/32 via 10.10.13.3, Vl 13 110/1 00:05:24
O 130.3.2.3/32 via 10.10.13.3, Vl 13 110/1 00:05:24
O IA 140.4.0.4/32 via 10.10.13.3, Vl 13 110/2 00:05:24
O IA 140.4.1.4/32 via 10.10.13.3, Vl 13 110/2 00:05:24
O IA 140.4.2.4/32 via 10.10.13.3, Vl 13 110/2 00:05:24
라우팅 테이블에서는 차단한 대역이 보이지 않았지만 여전히 OSPF LSDB에는 존재합니다.
R1#show ip ospf routes
Prefix Cost Nexthop Interface Area Type
2.2.2.2 1 10.10.12.2 Gi 1/47 12 Intra-Area
3.3.3.3 1 10.10.13.3 Vl 13 0 Intra-Area
4.4.4.4 2 10.10.13.3 Vl 13 0 Inter-Area
10.10.12.0 1 0.0.0.0 Gi 1/47 12 Intra-Area
10.10.13.0 1 0.0.0.0 Vl 13 0 Intra-Area
10.10.34.0 2 10.10.13.3 Vl 13 0 Inter-Area
120.2.0.2 1 10.10.12.2 Gi 1/47 12 Intra-Area
120.2.1.2 1 10.10.12.2 Gi 1/47 12 Intra-Area
120.2.2.2 1 10.10.12.2 Gi 1/47 12 Intra-Area
130.3.0.3 1 10.10.13.3 Vl 13 0 Intra-Area
130.3.1.3 1 10.10.13.3 Vl 13 0 Intra-Area
130.3.2.3 1 10.10.13.3 Vl 13 0 Intra-Area
140.4.0.4 2 10.10.13.3 Vl 13 0 Inter-Area
140.4.1.4 2 10.10.13.3 Vl 13 0 Inter-Area
140.4.2.4 2 10.10.13.3 Vl 13 0 Inter-Area
이는 distribute-list가 라우팅 테이블에 등록되는 경로만 제어하고, OSPF LSDB에는 영향을 주지 않기 때문입니다. 따라서 OSPF로 광고 받은 LSA패킷(네트워크 정보)자체를 차단하는 것이 아니기에 이웃 라우터에게는 정상적으로 LSA패킷 전달을 수행합니다.
R3 라우터에서는 여전히 120.2.0.2/32 경로가 정상적으로 등록되어 있습니다.
이는 R1에서 필터링한 것은 자신의 테이블 등록만 막은 것이고, OSPF LSA 자체는 네트워크 내에 전파되고 있음을 보여줍니다.
R3#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 1.1.1.1/32 via 10.10.13.1, Vl 13 110/1 04:02:19
O IA 2.2.2.2/32 via 10.10.13.1, Vl 13 110/2 03:00:53
O 4.4.4.4/32 via 10.10.34.4, Vl 34 110/1 04:02:19
O IA 10.10.12.0/24 via 10.10.13.1, Vl 13 110/2 03:00:53
O 110.1.0.1/32 via 10.10.13.1, Vl 13 110/1 04:02:19
O 110.1.1.1/32 via 10.10.13.1, Vl 13 110/1 04:02:19
O 110.1.2.1/32 via 10.10.13.1, Vl 13 110/1 04:02:19
O IA 120.2.0.2/32 via 10.10.13.1, Vl 13 110/2 03:00:53
O IA 120.2.1.2/32 via 10.10.13.1, Vl 13 110/2 03:00:53
O IA 120.2.2.2/32 via 10.10.13.1, Vl 13 110/2 03:00:53
O 140.4.0.4/32 via 10.10.34.4, Vl 34 110/1 04:02:19
O 140.4.1.4/32 via 10.10.34.4, Vl 34 110/1 04:02:19
O 140.4.2.4/32 via 10.10.34.4, Vl 34 110/1 04:02:19
not-advertise 옵션 여려 라우터 사용 시
이번 테스트에서는 not-advertise 옵션을 여러 라우터에 적용했을 때 OSPF 라우팅 정보 전파에 어떤 영향을 미치는지 살펴보았습니다.
실습 구성은 다음과 같습니다:
- R1: 120.2.0.0/24 네트워크 광고 제한
- R3: 120.2.1.0/24 네트워크 광고 제한
R1#show run ospf
!
router ospf 1
router-id 1.1.1.1
network 110.1.0.0/24 area 0
network 110.1.1.0/24 area 0
network 110.1.2.0/24 area 0
network 1.1.1.1/32 area 0
network 10.10.13.0/24 area 0
network 10.10.12.0/24 area 12
area 12 range 120.2.0.0/24 not-advertise
R3#show run ospf
!
router ospf 1
router-id 3.3.3.3
network 130.3.0.0/24 area 0
network 130.3.1.0/24 area 0
network 130.3.2.0/24 area 0
network 3.3.3.3/32 area 0
network 10.10.13.0/24 area 0
network 10.10.34.0/24 area 34
area 0 range 120.2.1.0/24 not-advertise
테스트 결과는 다음과 같았습니다:
- R3는 R1에서 광고가 제한된 120.2.0.0/24 네트워크를 수신하지 못했습니다.
- R4는 R1과 R3에서 각각 광고가 제한된 120.2.0.0/24, 120.2.1.0/24 대역을 모두 전달받지 못했습니다.
- 해당 네트워크들은 단순히 라우팅 테이블에만 없는 것이 아니라, OSPF LSDB에도 등록되지 않았음을 확인할 수 있었습니다.
R3#show ip ospf routes
Prefix Cost Nexthop Interface Area Type
1.1.1.1 1 10.10.13.1 Vl 13 0 Intra-Area
2.2.2.2 2 10.10.13.1 Vl 13 0 Inter-Area
4.4.4.4 1 10.10.34.4 Vl 34 34 Intra-Area
10.10.12.0 2 10.10.13.1 Vl 13 0 Inter-Area
10.10.13.0 1 0.0.0.0 Vl 13 0 Intra-Area
10.10.34.0 1 0.0.0.0 Vl 34 34 Intra-Area
110.1.0.1 1 10.10.13.1 Vl 13 0 Intra-Area
110.1.1.1 1 10.10.13.1 Vl 13 0 Intra-Area
110.1.2.1 1 10.10.13.1 Vl 13 0 Intra-Area
120.2.1.2 2 10.10.13.1 Vl 13 0 Inter-Area
120.2.2.2 2 10.10.13.1 Vl 13 0 Inter-Area
140.4.0.4 1 10.10.34.4 Vl 34 34 Intra-Area
140.4.1.4 1 10.10.34.4 Vl 34 34 Intra-Area
140.4.2.4 1 10.10.34.4 Vl 34 34 Intra-Area
R3#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O 1.1.1.1/32 via 10.10.13.1, Vl 13 110/1 04:39:43
O IA 2.2.2.2/32 via 10.10.13.1, Vl 13 110/2 03:38:16
O 4.4.4.4/32 via 10.10.34.4, Vl 34 110/1 04:39:43
O IA 10.10.12.0/24 via 10.10.13.1, Vl 13 110/2 03:38:16
O 110.1.0.1/32 via 10.10.13.1, Vl 13 110/1 04:39:43
O 110.1.1.1/32 via 10.10.13.1, Vl 13 110/1 04:39:43
O 110.1.2.1/32 via 10.10.13.1, Vl 13 110/1 04:39:43
O IA 120.2.1.2/32 via 10.10.13.1, Vl 13 110/2 03:38:16
O IA 120.2.2.2/32 via 10.10.13.1, Vl 13 110/2 03:38:16
O 140.4.0.4/32 via 10.10.34.4, Vl 34 110/1 04:39:43
O 140.4.1.4/32 via 10.10.34.4, Vl 34 110/1 04:39:43
O 140.4.2.4/32 via 10.10.34.4, Vl 34 110/1 04:39:43
=================================================================================
R4#show ip ospf routes
Prefix Cost Nexthop Interface Area Type
1.1.1.1 2 10.10.34.3 Vl 34 0 Inter-Area
2.2.2.2 3 10.10.34.3 Vl 34 0 Inter-Area
3.3.3.3 1 10.10.34.3 Vl 34 0 Inter-Area
10.10.12.0 3 10.10.34.3 Vl 34 0 Inter-Area
10.10.13.0 2 10.10.34.3 Vl 34 0 Inter-Area
10.10.34.0 1 0.0.0.0 Vl 34 34 Intra-Area
110.1.0.1 2 10.10.34.3 Vl 34 0 Inter-Area
110.1.1.1 2 10.10.34.3 Vl 34 0 Inter-Area
110.1.2.1 2 10.10.34.3 Vl 34 0 Inter-Area
120.2.2.2 3 10.10.34.3 Vl 34 0 Inter-Area
130.3.0.3 1 10.10.34.3 Vl 34 0 Inter-Area
130.3.1.3 1 10.10.34.3 Vl 34 0 Inter-Area
130.3.2.3 1 10.10.34.3 Vl 34 0 Inter-Area
R4#show ip route ospf
Destination Gateway Dist/Metric Last Change
----------- ------- ----------- -----------
O IA 1.1.1.1/32 via 10.10.34.3, Vl 34 110/2 04:39:42
O IA 2.2.2.2/32 via 10.10.34.3, Vl 34 110/3 03:38:16
O IA 3.3.3.3/32 via 10.10.34.3, Vl 34 110/1 04:39:42
O IA 10.10.12.0/24 via 10.10.34.3, Vl 34 110/3 03:38:16
O IA 10.10.13.0/24 via 10.10.34.3, Vl 34 110/2 04:39:42
O IA 110.1.0.1/32 via 10.10.34.3, Vl 34 110/2 04:39:42
O IA 110.1.1.1/32 via 10.10.34.3, Vl 34 110/2 04:39:42
O IA 110.1.2.1/32 via 10.10.34.3, Vl 34 110/2 04:39:42
O IA 120.2.2.2/32 via 10.10.34.3, Vl 34 110/3 03:38:16
O IA 130.3.0.3/32 via 10.10.34.3, Vl 34 110/1 04:39:42
O IA 130.3.1.3/32 via 10.10.34.3, Vl 34 110/1 04:39:42
O IA 130.3.2.3/32 via 10.10.34.3, Vl 34 110/1 04:39:42
💡 테스트 장비인 스위치에서는 filter-list 기능이 지원되지 않아, 이번 실습에서는 not-advertise와 prefix-list만 테스트를 진행했습니다.
filter-list는 prefix-list를 이용해 내부 OSPF 라우팅 정보의 전파를 제어할 수 있는 기능으로, 보다 정교한 필터링이 가능합니다.
[참고사이트]
https://white-polarbear.tistory.com/38
'Network > OSPF' 카테고리의 다른 글
| [OSPF] OSPF Passive 인터페이스 (0) | 2025.06.15 |
|---|---|
| [OSPF] 패킷 종류 및 LSA Type (0) | 2025.06.09 |
| [OSPF] OSPF Route Summarization (1) | 2025.05.29 |
| [OSPF] OSPF Route Advertisement 방법 (0) | 2025.05.14 |
| [OSPF] OSPF 연동 실습#1 - 네이버 연결 및 라우팅 확인 (+DR, BDR) (0) | 2025.05.06 |
