[Network] Cisco 광 모듈 인식 및 신호 확인

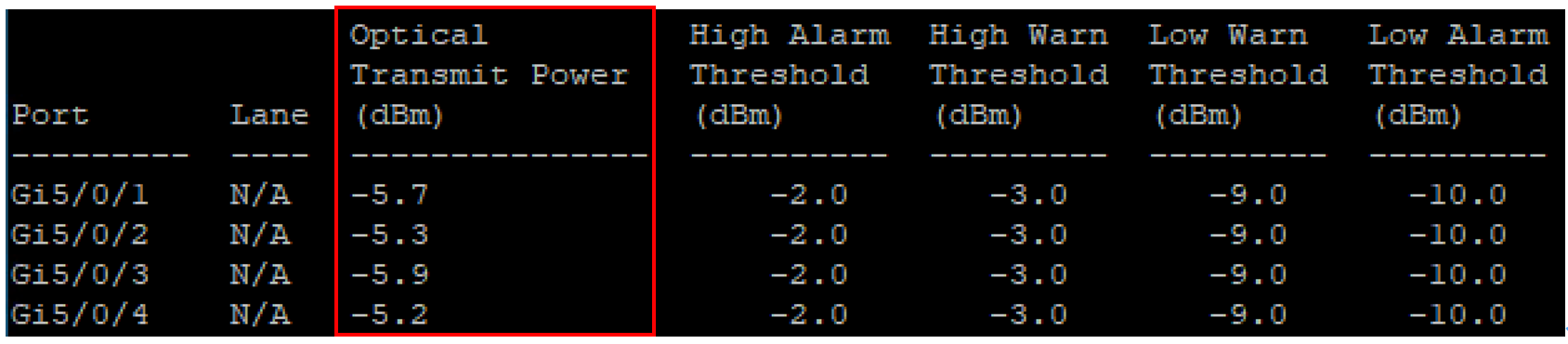

# show interfaces transceiver detail

광 포트 지빅 신호 세기 확인

- 송신 신호 세기 -

- 수신 신호 세기 -

신호 세기는 경우 유효 광 신호 세기 범위를 제공하며 벤더사에 따라 데시벨(dB) 또는 미리와트(mW)로 표기 되곤 합니다.
광 케이블 연결 시 포트 인식이 정상적으로 이루어지지 않는다면 광 신호 세기가 정상 범위(-1dBm ~ -23dBm)에 있는지 확인하여 어느 쪽의 이슈인지 판단할 수 있습니다.

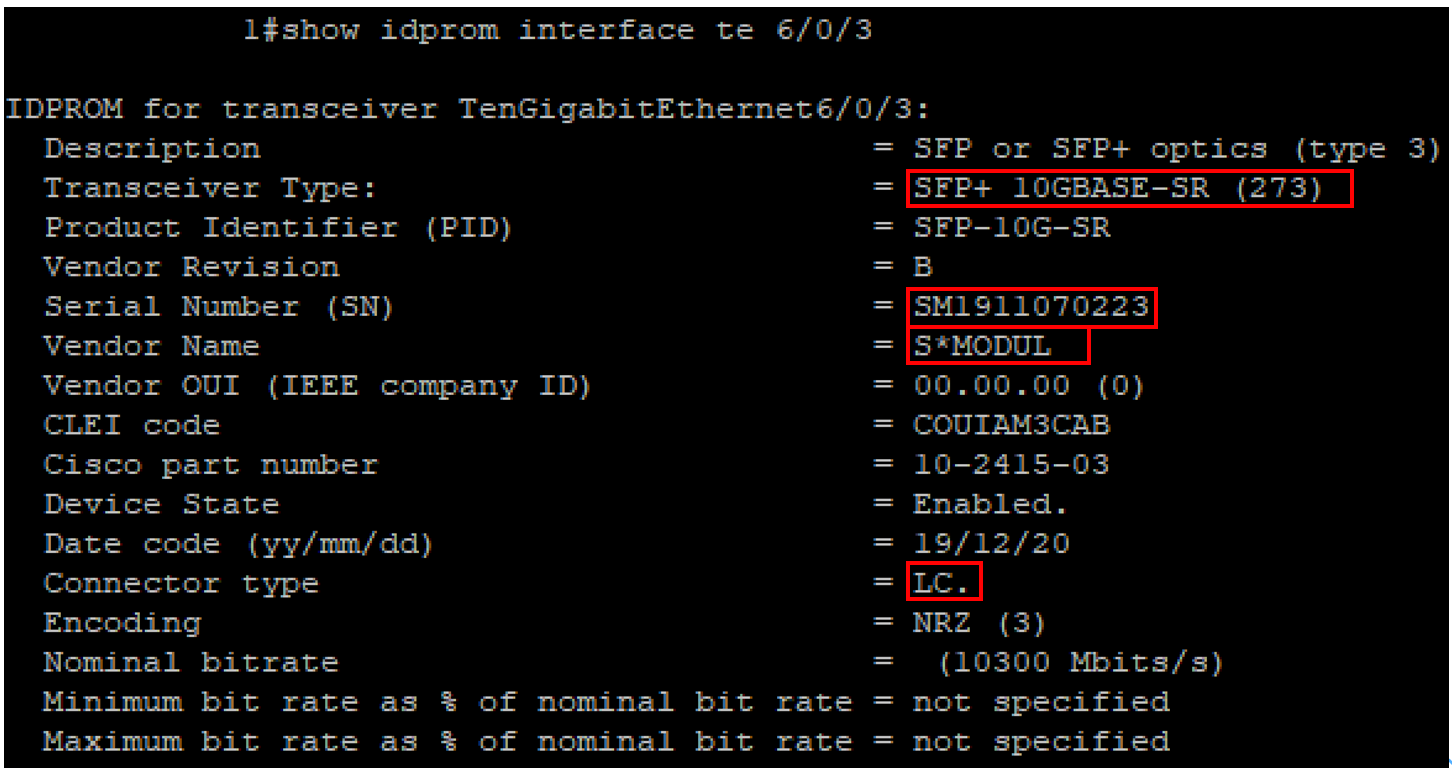

# show idprom int te #/#/#

특정 포트 지빅 인식 확인

현재 연결된 지빅의 타입, 시리얼번호, 벤더사, 커넥터 타입 등 여러 정보를 확인 할 수 있습니다.



# show interface status

광 모듈 타입 확인

모든 인터페이스의 연결된 지빅의 타입을 확인 할 수 있습니다.
